工业镜头常用术语（二）

焦深：

　　深度为当CCD从最佳焦点前后移动时，出现最锐利焦点的最近点与最远点之间的距离。影像侧的深度范围称为焦深。

后截距（mm）

　　从镜头安装座盘前端到影像的距离。

F值F No

　　此值指镜头的亮度。将镜头对焦距离除以物体侧的有效直径（入射光孔直径Dmm)，即可得到此数值，也可使用NA与镜头的光学放大倍率(β)计算。数值越小，镜头越明亮。

F No=焦距/入射孔径或有効口径=f／D

光学倍率

　　放大倍率（Magnification）指的是通过镜头的调整能够改变拍摄对象原本成像面积的大小。光学倍率就是通过光学镜头变倍的放大倍率。主要点与成像的关系：放大率是指成像大小与物体的比。

电子放大倍率

　　电子放大倍率为影像在显示器屏幕上显示时与在CCD上显示相比的放大倍率。

显示器放大倍率

　　显示器放大倍率为通过镜头在显示器呈现物体的放大倍率。

　　显示器放大倍率=(光学放大倍率β) x (电子放大倍率)

　　计算范例:光学放大倍率=02x，CCD尺寸1/2"(对角线8mm)，显示器1/4"：

　　电子放大倍率=14 x25.4/8=44.45

　　显示器放大倍率=0.2x44.45=8.89(倍) (1英寸=25.44mm)

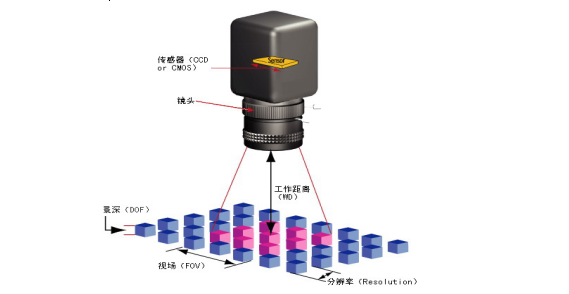

视野(FOV)

　　视野指使用照相机以后看到的物体侧的范围。

　　照相机有效区域的纵向长度（V）/光学倍率（M）＝视野（V）

　　照相机有效区域的横向长度（H）/光学倍率（M）＝视野（H）

照相机有效区域的纵向长度（V）or（H）=照相机一个画素的尺寸×有効画素数（V） or（H）来计算。

计算范例　

光学放大倍率=0.2x，CCD尺寸1／2"（长4.8mm，宽6.4mm}：

　　视野尺寸 长度=4.8／0.2=24(mm)

　　宽度=6.4／0.2=32{mm)

解像力

　　１mm中间可以看到黑白线的条数。单位（lp）/mm

MTF（Modulation Transfer Function）

　　成像时再现物体表面的浓淡变化而使用的空间周波数和对比度。

成像圈

　　 成像尺寸φ，要输入相机感应器尺寸。

边缘亮度

　　相对照度是指中央的照度与周边的照度的百分比。

MTF 及解析度

　　MTF（Modulation Transfer Function) 是指物体表面的浓淡变化，成像侧也被再现出来。表示镜头的成像性能，成像再现物体的对比度的程度。测试对比性能，用的是具有特定空间周波数的黑白间隔测试。空间周波数是指１mm的距离浓淡变化的程度。

微距镜头

　　不用近接环或特写镜头而实现扩大摄影，为近接摄影而设计的镜头，有限远（=从物镜出射的光，在一定距离处聚焦）

变倍镜头

　　焦距可变镜头，倍率，摄像范围等可以简单改变。适合于需要寻找最合适摄影条件（摄影距离，镜头的焦距）以便于操作的场合使用。不产生聚焦位置移动的称为变倍镜头，产生焦距位置移动的称为变焦镜头。

成像圆

　　光学系统中成像圆的尺寸，成像圆的尺寸=CCD对角尺寸，和CCD尺寸同样意义。

后变倍镜头

　　安装在CCD前面，不改变工作距离，扩大视野范围。F值下降，分辨率、对比度下降，聚焦会有些不准。

前变倍镜头

　　安装在镜头前面，工作距离会变化，亮度不变，扩大视野范围。
